Remote reading electronic water meter developed from our new generation full electronic water meter produced by one fully innovative technology: contactless electronic flow rate sensor. It is patent protected in China.
Measuring principals as: when water pass through the inner chamber of water meter, the impeller with magnet ring rotates, it couples with the electronic flow rate sensor which inside movement component embedded magnet ring by no-contact condition and they rotate synchronously. Also electronic flow rate sensor inside has element with stored electric field energy, the electric field changes together with the rotation movement, so that sensor element gets the accurate electronic signal and it connects signal with control circuit, the CPU of control circuit calculates signals, then reaches the intention of metering. At the same time control circuit converts metering data to computer by wireless RF module, so realizes wireless remote transmission and automatic meter reading.
تابع:
مورد استفاده برای اندازه گیری حجم کل آب که از طریق خط لوله آب جاری شود.
شخصیت:
سرعت جریان راه اندازی این نوع از کنتور آب پنج تا هشت برابر نسبت به نوع شایع است.
این به طور موثر می تواند جلوگیری از چکیدن، باعث کاربران برای تعمیر جدول به عنوان به زودی به عنوان
لوله اجرا، پدیده نشت و غیره بهبود آب مردم صرفه جویی در آگاهی است. ورودی با
یک طرفه ساختار دریچه، نصب و راه اندازی معکوس می توانید آب به طور طبیعی استفاده کنید. ابعاد این نوع
کنتور آب همان نوع رایج، آسان برای نصب است.
دامنه کاربرد:
درجه حرارت آب بیش از 30 درجه سانتی گراد، فشار آب بیش از 1MPA
بیشینه خطای مجاز:
A). شروع از منطقه پایین تر که شامل Qmin، اما کوارت، بیشینه خطای مجاز ± 5٪ شامل نمی شود.
B). شروع از منطقه بالا که شامل QT تا وقتی که به QS، بیشینه خطای مجاز ± 2٪ است.
شرح | واحد | داده های هیدرولیک و ابعاد | ||||||
اندازه اسمی | میلی متر | 15 | 20 | 25 | 32 | 40 | 50 | |
اینچ | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
اضافه بار جریان نرخ (QS) | M3 / ساعت | 3 | 5 | 7 | 12 | 20 | 30 | |
دائمی جریان نرخ (QP) | M3 / ساعت | 1.5 | 2.5 | 3.5 | 6 | 10 | 15 | |
انتقالی جریان نرخ (QT) | L / ساعت | 120 | 200 | 280 | 480 | 800 | 3000 | |
حداقل جریان نرخ (qmin) | L / ساعت | 30 | 50 | 70 | 120 | 200 | 450 | |
حداقل. قرائت | L | .05 | .05 | .05 | .05 | .05 | .05 | |
حداکثر. قرائت | M3 | 99،999 | 99،999 | 99،999 | 99،999 | 999،999 | 999،999 | |
فشار اسمی | مگاپاسکال | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
ΔP در QS | مگاپاسکال | .08 | .09 | .08 | .09 | 0.085 | 0.085 | |
L | میلی متر | 165 | 190 | 260 | 260 | 300 | 300 | |
من | میلی متر | 245 | 292 | 380 | 384 | 438 | 438 | |
H | میلی متر | 105 | 105 | 105 | 105 | 170 | 170 | |
B | میلی متر | 91 | 91 | 91 | 91 | 130 | 130 | |
G | اینچ | G3 / 4B | G1B | G11 / 4B | G11 / 2B | G2B | G21 / 2B | |
R | اینچ | R1 / 2 | R3 / 4 | R1 | R11 / 4 | R11 / 2 | R2 | |
وزن | بدون اتصال به | کیلوگرم | 1.01 | 1.12 | 1.62 | 1.95 | 3.77 | 4.72 |
با قابلیت اتصال به | 1.18 | 1.39 | 2.05 | 2.67 | 4.47 | 6.12 | ||
به صورت خودکار خوانده مسکونی پلاستیکی چند جت متر آب با PDA / شبکه ثابت
جزئیات سریع:
محدوده جریان: 0.020m3 / H ~ 2.5m3 / ثانیه، 0.025m3 / H ~ 4.0m3 / ساعت
خودکار راه حل خواندن متر: -Hand PDA خواننده، راه رفتن، و یا درایو های
- شبکه Ad-hoc ثابت
تکنولوژی: تکنولوژی سنسور سرعت جریان
نوع: چند جت
برنامه های کاربردی: متر مسکونی آب، آب خانگی متر، متر آب خانگی، آبیاری متر آب
قرائت از راه دور کنتور آب الکترونیکی در نسل جدید کامل متر آب الکترونیکی ما، در متر آب مکانیکی الکترونیکی بر اساس نیست. قرائت از راه دور توسط PDA و یا شبکه ثابت شده است.
شرح:
از راه دور خواندن کنتور آب الکترونیکی توسعه یافته از نسل کامل متر آب الکترونیکی جدید ما تولید شده توسط یک تکنولوژی کاملا نوآورانه: تماس الکترونیکی سنسور سرعت جریان. این ثبت اختراع محافظت در چین است.
اصول اندازه گیری به عنوان: وقتی که پاس آب را از طریق محفظه داخلی از کنتور آب، پروانه با حلقه آهنربا می چرخد، آن زوج با سنسور سرعت جریان الکترونیکی که در داخل جزء جنبش بدون تماس شرایط تعبیه شده حلقه آهنربا و آنها را بچرخانید همزمان. همچنین سنسور سرعت جریان الکترونیکی در داخل دارای عنصر با ذخیره می شود انرژی میدان الکتریکی، میدان الکتریکی تغییر همراه با جنبش چرخش، به طوری که عنصر حسگر می شود سیگنال دقیق الکترونیکی و سیگنال متصل با مدار کنترل، پردازنده از مدار کنترل محاسبه سیگنال، و سپس قصد اندازه گیری می رسد. در همان زمان مدار کنترل تبدیل داده های اندازه گیری به کامپیوتر با ماژول RF بی سیم، بنابراین متوجه انتقال از راه دور بی سیم و قرائت اتوماتیک.
بی سیم کنتور آب AMR الکترونیکی سازگار با دو راه حل به صورت خودکار متر خواندن است:
دست دوم PDA خواننده، راه رفتن، و یا درایو های
- شبکه Ad-hoc ثابت
برنامه های کاربردی:
ElectroAMR TM از راه دور خواندن کنتور آب الکترونیکی برای اندازه گیری جریان آب سرد در خانواده و طبقه بالا آپارتمان و همچنین صنعت استفاده می شود.
از راه دور خواندن مشخصات آب متر الکترونیکی:
ویژگی | مشخصات | |
LX-15DWY1 | LX-20DWY1 | |
محدوده جریان | 0.020m 3 /h~2.5m 3 / ساعت | 0.025m 3 /h~4.0m 3 / ساعت |
Q3 سرعت جریان دائمی | 2.5M 3 / ساعت | 4.0m 3 / ساعت |
جریان گردش Q3 / Q1 | 125 | 125،160 |
حداکثر تحمل | Q 2 ≤Q≤Q 4: ± 2٪ Q 1 ≤Q≤Q 2: ± 5٪ | |
دقت | کلاس C | |
درجه حرارت | T30 | |
امتیاز ضمیمه | IP68 | |
درجه فشار | MAP10 | |
افت فشار | △ P63 | |
نصب و راه اندازی | H | |
عمر باتری | 8 سال | |
نمایش دیجیتال LCD | 9 رقمی ال سی دی، 0.00001 متر 3 ~ 9999.99999 متر 3 | |
مواد | کامل بدن های پلاستیکی | |
فرکانس رادیو | 430 ~ 440MHz، 510MHz ~ 470، 868 ~ 870MHz، 928MHz ~ 902 | |
مزیت رقابتی:

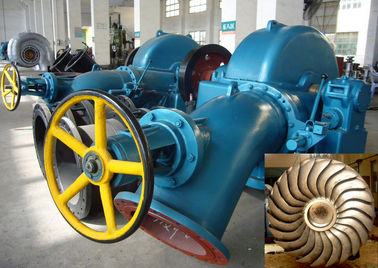

800KW به 2.5MW توربین Turgo مناسب برای ایستگاه برق آبی با 100meter سر
به 210 متر است.
شرح مفصل کالا
نوع توربین: Turgo آب توربین دونده مواد: فولاد ضد زنگ
سر آب: 100M به 210M ظرفیت: 30KW به 10MW
برنامه های کاربردی:
شرح:

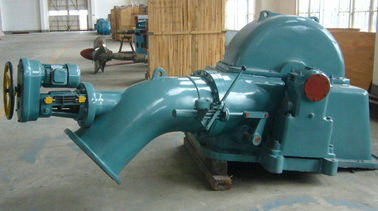

توربین Turgo آب به طور گسترده ای در نیروگاههای آبی با سر بالا از 100M استفاده می شود به 210m.Design جریان آب از 1.09m3 / S به 1.58m3 / S. آنها در دونده، مورد توربین، نازل، شیر و لوله ورودی گنجانده شده است. با توربین جت تمایل، خروجی جریان آب از نازل امتداد یک زاویه خاص از صفحه چرخش چرخ در حال اجرا به جای جریان در امتداد مماس از چرخ عطف، و جریان آب می رود در داخل تیغه از یک طرف و می رود فرم پره از طرف دیگر. توربین جت تمایل تصویب تک تیغه سطح منحنی، جریان آب می رود از طریق تیغه های ترشح خواهد شد، بنابراین بهره وری پایین است. توربین جت تمایل قابل اجرا برای انرژی های کوچک و متوسط با دامنه سر هیدرولیک 20-400m است.
مشخصات:
نوع | توربین Turgo افقی با یک نازل یا دو نازل |
آب | 100M به 210m |
طراحی جریان آب | 1.09m3 / S به 1.58M3 / S |
ظرفیت نصب شده | از 30KW تا 10MW برای یک توربین تک |
نوع ژنراتور | دینام همزمان |
ولتاژ | 400V یا 6300V |
سایر تجهیزات | فرماندار، شیر، کنترل پنل با تحریک |
پارامترهای فنی به عنوان زیر:
مدل: XJA-W-80 / 1X18
داده توربین Turgo آب | ژنراتور داده | |||||
سر | جریان M3 / S | سرعت R / MIN | (KW) از قدرت | مدل | KW قدرت | سرعت R / MIN |
100 | 1.109 | 500 | 883.2 | SFW800-12 / 1730 | 800 | 500 |
110 | 1.141 | 500 | 1015.8 | SFW1000-12 / 1730 | 1000 | 500 |
120 | 1.190 | 500 | 1151.5 | SFW1000-12 / 1730 | 1000 | 500 |
130 | 1.24 | 600 | 1299.9 | SFW1250-10 / 1430 | 1250 | 600 |
140 | 1.28 | 600 | 1460 | SFW1250-10 / 1430 | 1250 | 600 |
150 | 1.333 | 600 | 1620 | SFW1600-10 / 1430 | 1600 | 600 |
160 | 1.376 | 600 | 1779.7 | SFW1600-10 / 1430 | 1600 | 600 |
170 | 1.419 | 600 | 1947.6 | SFW1600-10 / 1430 | 1600 | 600 |
180 | 1.460 | 600 | 2106.3 | SFW2000-10 / 1430 | 2000 | 600 |
190 | 1.500 | 750 | 2278.6 | SFW2000-8 / 1430 | 2000 | 750 |
200 | 1.540 | 750 | 2474.6 | SFW2500-8 / 1730 | 2500 | 750 |
210 | 1.580 | 750 | 2682.1 | SFW2500-8 / 1730 | 2500 | 750 |
مزیت رقابتی از توربین شین یی نشت آب
توربین شین یی نشت آب یک راه حل جامع و حرفه ای در تولید برق آبی کوچک با یک سنت بیش از 50 سال در چین است. کارخانه ما در سال 1958 تاسیس شد، ما توربین آب از 20KW تا 10MW برای یک توربین واحد تولید، در حال حاضر شین یی نشت آب ارائه می دهد طیف کاملی از توربین: کاپلان، پلتن، فرانسیس، Turgo و لوله توربین پوشش تمام سایت های که ممکن است از سر کم شروع به جایی حدود 1،5 - 2 متر تا سر بالا و رسیدن به حدود 600 متر. تغییر جریان بسیار گسترده ای است، 10 L / s تا 100.000 L / s است. ما متخصص برای گیاهان کوچک برق آبی هستند تا حداکثر خروجی ما 10.000 KW است. محصول با کیفیت کلاس اول است که توسط کاربر ما ارزیابی. ما به طور فعال حمایت: بازار محور، تکنولوژی پیشرو، نوآوری به عنوان وسیله ای برای فعالانه بررسی بازار داخلی و خارجی.
خدمات ما
پاسخ استعلام: سوالات شما در 24 ساعت پاسخ خواهد
زمان تحویل: 45 روز تا 60days برای توربین های کوچک از 20KW تا 500KW.
ما به گرمی استقبال شما از سایت ما و ارسال ایمیل به ما برای پرس و جو توربین آبی کوچک ما.
جزئیات سریع:

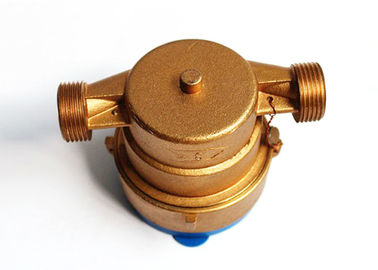

1. نام نوع: تک جت متر آب برنج
2. مدل: LXSC-15D
3. استاندارد: ISO 4064 کلاس B
4. خلاء مهر و موم شده ثبت نام
5. ویژگی ها: نوع خشک، ضد مغناطیسی
6. برای آب گرم
شرح:

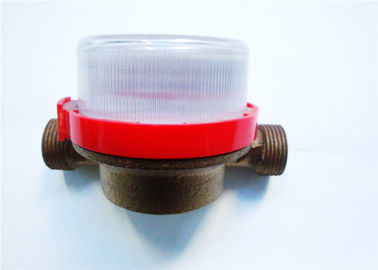

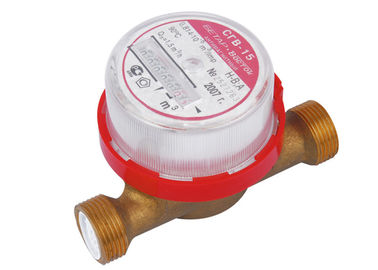

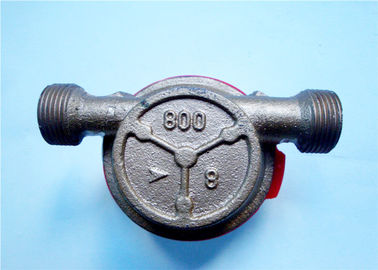

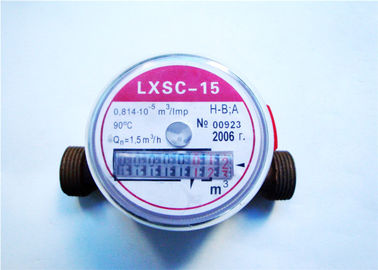

تک جت خشک شماره گیری نوع آب داغ متر DN15mm
مشخصات محصول:
تک جت، روتاری نوع چرخ
خشک شماره گیری، درایو مغناطیسی، مقاومت در برابر تداخل آهنربا بیرونی
انتخاب مواد با کیفیت بالا برای ثابت و به راحتی برای خواندن
خلاء ثبت نام مهر و موم شده
مورد نیاز نصب و راه اندازی:
اطلاعات فنی اصلی
متر اندازه DN (میلی متر) | کلاس | قس اضافه بار جریان | QP اسمی جریان | QT انتقالی جریان | Qmin حداقل جریان | حداقل مطالعه | حداکثر مطالعه | |
متر مکعب / ساعت | L / H | متر مکعب | ||||||
15 |
| 3
| 1.5 | 150 | 60 | 0.0001 | 99،999 | |
B | 120 | 30 | ||||||
20 |
|
5 | 1.8 | 250 | 100 | 0.0001 | 99،999 | |
B | 200 | 50 | ||||||
25 |
|
7
| 3.5 | 350 | 140 | 0.0001 | 99،999 | |
B | 280 | 70 | ||||||
با اشاره ERROR
در منطقه کم ± 5٪ از میزان جریان حداقل (qmin) به سرعت جریان انتقالی (QT) مرز منحصر به فرد است
در منطقه بالا ± 2٪ از میزان جریان انتقالی (QT) به بیش از حد سرعت جریان (QS) (کنتور آب داغ ± 3٪) است
شرایط کار:
درجه حرارت آب: 0 ℃ ℃ ≤t≤90 (برای متر آب برای آب گرم)
فشار آب: ≤10bar (16bar در صورت درخواست)
مشخصات:
نوع | اندازه | L | B | H | موضوع اتصال | وزن |
LSXC-15D | 15 | 110 | 73 | 88 | G3 / 4B | .70 |
LXSC-20D | 20 | 130 | 73 | 88 | G1B | .80 |
LXSC-25D | 25 | 160 | 73 | 92 | G1 1 / 4B | 1.47 |
کاربرد:
این طیف وسیعی از کنتور آب برای اندازه گیری مقدار کل سرد (گرم) آب آشامیدنی که در خانواده و یا یک واحد ساکن مصرف، عبور از خط لوله استفاده شده است.
رقابتی ام مزیت:
100٪ تست شده
قیمت مناسب با کیفیت خوب
تضمین مدت زمان طولانی
در زمان تحویل
جزئیات سریع:

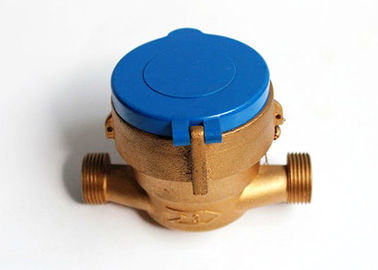

1. نام نوع: تک جت متر آب برنج
2. مدل: LXSC-15D ~ LXSC-20D
3. استاندارد: ISO 4064 کلاس B
4. جنس: برنج
5. ویژگی ها: نوع خشک، ضد مغناطیسی
6. سیستم انتقال قرائت از راه دور می تواند نصب شود
شرح:

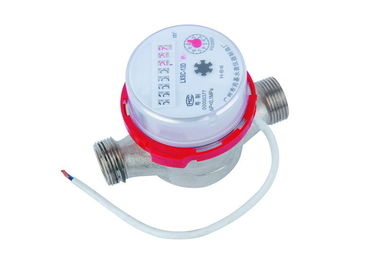

جت خشک شماره گیری نوع سرد (داغ) متر آب با دستگاه قرائت از راه دور DN15mm ~ DN20mm
مشخصات محصول:
تک جت، روتاری نوع چرخ
خشک شماره گیری، درایو مغناطیسی، مقاومت در برابر تداخل آهنربا بیرونی
جنس: برنج
خلاء ثبت نام مهر و موم شده
ثبت نام را می توان تبدیل اختیار و خواندن آسان
در اندازه کوچک، وزن سبک و کوچک در سرعت جریان شروع
سیستم انتقال قرائت از راه دور و ثابت پالس: 10L / پالس، 100L / Pluse، 1000L / پالس برای گزینه
این طیف وسیعی از کنتور آب برای اندازه گیری مقدار کل سرد (گرم) آب آشامیدنی که در خانواده و یا یک واحد ساکن مصرف عبور از خط لوله استفاده شده است
اطلاعات فنی اصلی
متر اندازه DN (میلی متر) | کلاس | قس اضافه بار جریان | QP اسمی جریان | QT انتقالی جریان | Qmin حداقل جریان | حداقل مطالعه | حداکثر مطالعه | |
متر مکعب / ساعت | L / H | متر مکعب | ||||||
15 |
| 3
| 1.5 | 150 | 60 | 0.0001 | 99،999 | |
B | 120 | 30 | ||||||
20 |
|
5 | 1.8 | 250 | 100 | 0.0001 | 99،999 | |
B | 200 | 50 | ||||||
25 |
|
7
| 3.5 | 350 | 140 | 0.0001 | 99،999 | |
B | 280 | 70 | ||||||
با اشاره ERROR
در منطقه کم ± 5٪ از میزان جریان حداقل (qmin) به سرعت جریان انتقالی (QT) مرز منحصر به فرد است
در منطقه بالا ± 2٪ از میزان جریان انتقالی (QT) به بیش از حد سرعت جریان (QS) (کنتور آب داغ ± 3٪) است
شرایط کار:
درجه حرارت آب: 0 ℃ ℃ ≤t≤50 (برای متر آب برای آب سرد)
فشار آب: ≤10bar (16bar در صورت درخواست)
مورد نیاز نصب و راه اندازی:
مشخصات:
نوع | اندازه | L | B | H | موضوع اتصال | وزن |
LSXC-15D | 15 | 110 | 73 | 88 | G3 / 4B | .70 |
LXSC-20D | 20 | 130 | 73 | 88 | G1B | .80 |
LXSC-25D | 25 | 160 | 73 | 92 | G1 1 / 4B | 1.47 |
مزیت رقابتی:
100٪ تست شده
قیمت مناسب با کیفیت خوب
تضمین مدت زمان طولانی
در زمان تحویل

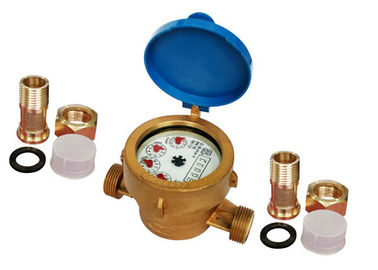

جزئیات سریع:

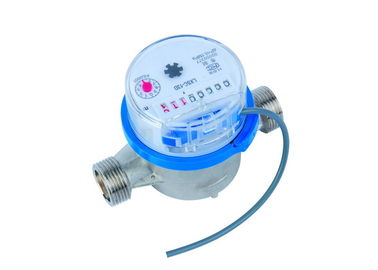

1. نام نوع: تک جت متر آب برنج
2. مدل: LXSC-15D
3. استاندارد: ISO 4064 کلاس B
4. جنس: برنج
5. ویژگی ها: نوع مرطوب، ضد مغناطیسی
6. کنتور آب سرد و یا متر آب برای آب گرم برای گزینه
شرح:

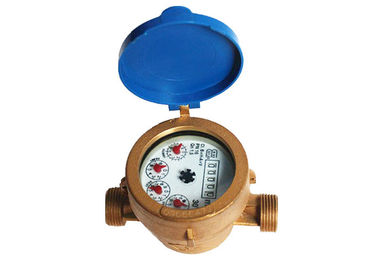

برنج بدن تک جت مرطوب شماره گیری نوع آب سرد متر LXSC-15D ~ LXSC-20D
مشخصات محصول:
تک جت، روتاری نوع چرخ
مرطوب شماره گیری، درایو مغناطیسی، مقاومت در برابر تداخل آهنربا بیرونی
جنس: برنج
خلاء مهر و موم شده ثبت نام را تضمین می کند شماره گیری رایگان از مه در یک سرویس طولانی مدت نگه داشته و نگه داشتن روشن خواندن
انطباق با استاندارد: اطلاعات فنی مطابق با استاندارد ISO4064 کلاس B
انتخاب مواد با کیفیت بالا برای ثابت و به راحتی برای خواندن
ثبت نام را می توان تبدیل اختیار و خواندن آسان
در اندازه کوچک، وزن سبک و کوچک در سرعت جریان شروع
متر پلاستیکی یا برنج آب بدن و سیستم انتقال قرائت از راه دور و ثابت پالس: 10L / پالس، 100L / Pluse، 1000L / پالس برای گزینه
مورد نیاز نصب و راه اندازی:
اطلاعات فنی اصلی
متر اندازه DN (میلی متر) | کلاس | قس اضافه بار جریان | QP اسمی جریان | QT انتقالی جریان | Qmin حداقل جریان | حداقل مطالعه | حداکثر مطالعه | |
متر مکعب / ساعت | L / H | متر مکعب | ||||||
15 |
| 3
| 1.5 | 150 | 60 | 0.0001 | 99،999 | |
B | 120 | 30 | ||||||
20 |
|
5 | 1.8 | 250 | 100 | 0.0001 | 99،999 | |
B | 200 | 50 | ||||||
25 |
|
7
| 3.5 | 350 | 140 | 0.0001 | 99،999 | |
B | 280 | 70 | ||||||
با اشاره ERROR
در منطقه کم ± 5٪ از میزان جریان حداقل (qmin) به سرعت جریان انتقالی (QT) مرز منحصر به فرد است
در منطقه بالا ± 2٪ از میزان جریان انتقالی (QT) به بیش از حد سرعت جریان (QS) (کنتور آب داغ ± 3٪) است
شرایط کار:
درجه حرارت آب: 0 ℃ ℃ ≤t≤50 (برای متر آب برای آب سرد)
فشار آب: ≤10bar (16bar در صورت درخواست)
مشخصات:
نوع | اندازه | L | B | H | موضوع اتصال | وزن |
LSXC-15D | 15 | 110 | 73 | 88 | G3 / 4B | .70 |
LXSC-20D | 20 | 130 | 73 | 88 | G1B | .80 |
LXSC-25D | 25 | 160 | 73 | 92 | G1 1 / 4B | 1.47 |
کاربرد:
این طیف وسیعی از کنتور آب برای اندازه گیری مقدار کل سرد (گرم) آب آشامیدنی که در خانواده و یا یک واحد ساکن مصرف، عبور از خط لوله استفاده شده است.
مزیت رقابتی:
قیمت مناسب با کیفیت خوب
تضمین مدت زمان طولانی
100٪ تست شده
در زمان تحویل
